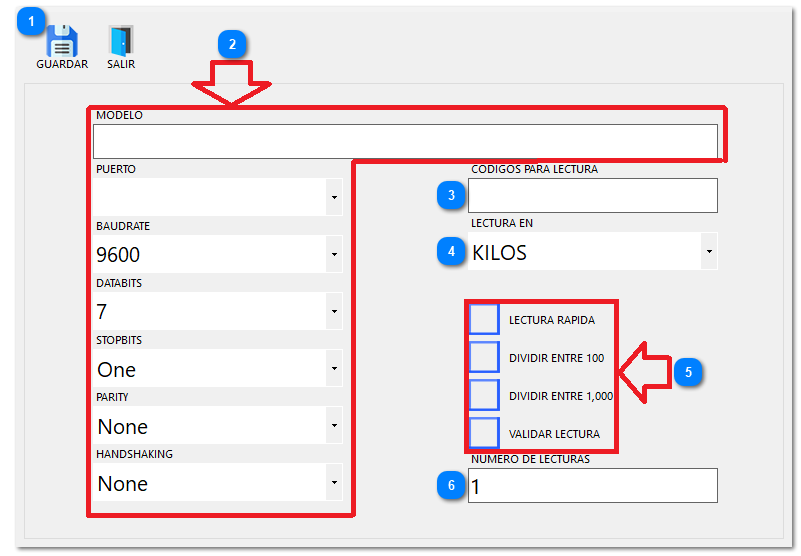

Esta interfaz emergente es el "corazón" de la comunicación serial. Aquí se definen los parámetros exactos para que el software entienda el lenguaje de la báscula física.
Configuración del Perfil: Define el Modelo del dispositivo (ej. "Torrey L-EQ") y selecciona el Puerto COM físico para la conexión. Sincronización de Señal: Establece los valores estándar de transmisión, incluyendo el Baudrate (9600), Databits (7 u 8), Stopbits (One), Parity y Handshaking para garantizar que el flujo de datos entre el hardware y el software sea fluido y sin errores.
Activa la Lectura Rápida para agilizar la respuesta del sistema y utiliza las funciones de Dividir (100/1,000) para convertir automáticamente gramos a kilogramos.
La opción Validar Lectura garantiza que el peso sea estable y mayor a cero antes de procesar la captura final en el software.
Este módulo permite integrar dispositivos de pesaje físico con el sistema para automatizar la captura de peso en el punto de venta.

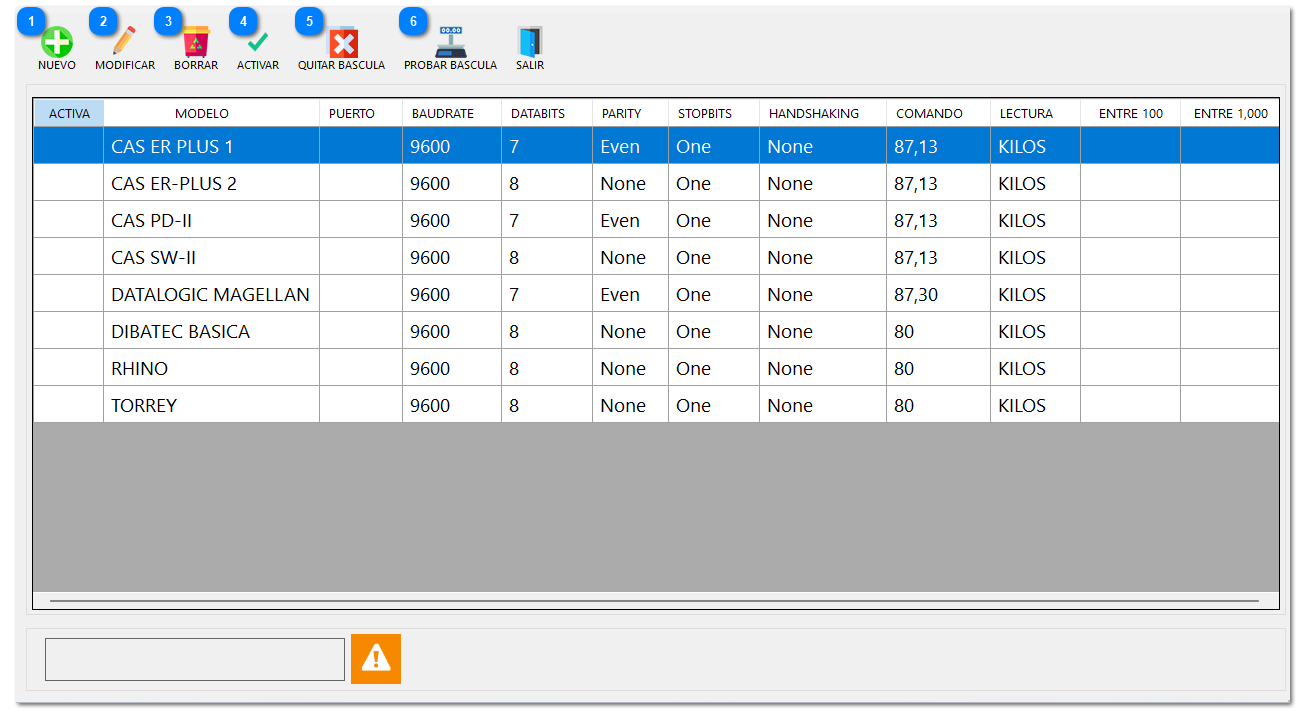

1. Catálogo de Protocolos
Listado de Modelos: La pantalla principal muestra los protocolos preconfigurados (ej. CAS, RHINO, TORREY) con sus parámetros seriales.
Activación: Para utilizar una báscula, debe seleccionarla de la lista y presionar el botón ACTIVAR.
Desactivación: El botón QUITAR BASCULA deshabilita la comunicación con cualquier dispositivo de pesaje.
2. Configuración Técnica (Nuevo / Modificar)
Al crear o editar un perfil, se accede a los parámetros del puerto serial:
Conexión: Defina el PUERTO (COM), BAUDRATE (ej. 9600), DATABITS, STOPBITS, PARITY y HANDSHAKING según el manual del fabricante.
Interpretación de Peso:
CÓDIGOS PARA LECTURA: Ingrese el comando ASCII que solicita el peso al hardware.
LECTURA EN: Seleccione la unidad de medida (ej. KILOS).
Ajustes de Escala: Use DIVIDIR ENTRE 100 o 1,000 si la báscula envía valores en gramos pero requiere visualizarlos en kilogramos.
Validación: Configure el NUMERO DE LECTURAS para asegurar la estabilidad del peso antes de capturarlo.
3. Diagnóstico de Comunicación
Prueba en Vivo: Al presionar PROBAR BASCULA, se activa el cuadro de texto en la esquina inferior izquierda de la pantalla principal.
Verificación: Coloque un objeto en la báscula física; el valor detectado deberá aparecer automáticamente en dicho campo para confirmar que la configuración es correcta.
